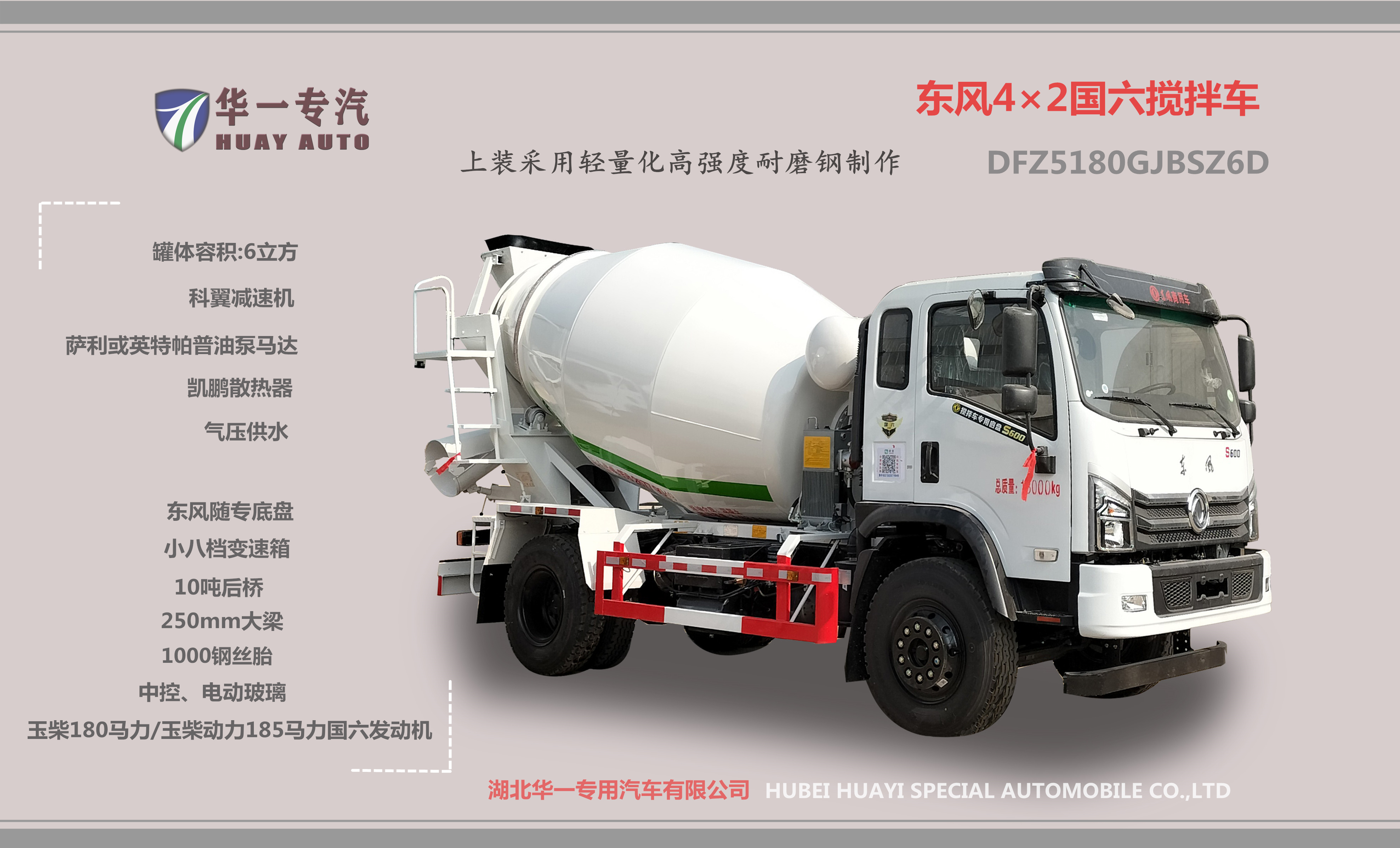

1.搅拌筒

    搅拌筒是整个搅拌运输车的关键部件,作为存储混凝土的容器,对防止其固化、离析起着决定性的作用。它由拌筒体、托轮等组成。

    筒体由前锥段、后锥段、圆柱段、封头、叶片、进料小锥、滚道等组焊而成。前端与减速机连接在一起,后部通过托轮支撑在副车架上。托轮起支撑滚筒体的作用,由支座、轴承座、轴、轴承等组成。

    搅拌筒的壳体及叶片都由高强度钢板制作而成,具有更高的耐磨性。封头整体一次旋压成形,与加强板焊接后具有足够的刚度与强度。

    进料小锥直接影响到整车的进料速度,速度太快,会产生离析现象,而进料速度太慢,又影响工作效率。因此,进料小锥设计呈漏斗状,大口径,进料速度保持在3.2m3/min,可确保顺利进料,防止混凝土溢出。

    滚道为锻件,整体锻造而成。在整个筒体焊完后,再加工外圈,以保证同轴度要求。

    经过优化设计的搅拌筒,具有可靠的结构刚度,良好的耐磨性能,流畅地进出料,极低的残留量,既可搅拌混凝土,又可搅动输送预拌混凝土,决无出料离析现象,确保了混凝土的匀质性能。

2.副车架

    搅拌车副车架是主要的承重部分,作业时的载荷几乎都是通过它来支撑,加上在行使中由于路面的颠簸和加、减速形成的冲击载荷,都对副车架的结构提出很高的要求。

   整个副车架由主梁、前台支撑架、后台支撑架组成。

主梁采用整体箱型结构梁,从根本上增强了它的抗扭、抗折、抗拉性能,保证了刚性要求,在两根主梁之间加装辅助横梁,调整主梁各段的刚性,让载荷在副车架整个长度上更均匀的分布。

在行使过程中不可避免会遇到特殊情况而采取紧急制动,由此所带来的惯性力是非常大的,加上搅拌筒本身有一定的倾角,所以副车架前台承受的载荷相对来说要大得多,而这一部分载荷主要加在联接减速机与前支撑座的六个螺栓上,为防止螺栓发生被剪断而酿成事故,在前支撑台加装止推挡块,使螺栓不受到剪切力的影响,确保车辆运行中的安全。

 为满足搅拌车的填充率,搅拌筒还要满足一定的倾角要求。搅拌筒、减速机和前台支撑架在装配后已经固连为一体,由于制造的误差有可能后台支撑架在装配后满足不了倾角的要求,无法对搅拌筒产生有效的支撑。这时整个结构就相当于一个悬臂梁。这对于减速机来说会产生很大的扭转力矩。为防止由此给减速机带来的危害,支重滚轮在后台支撑架上的安装位置可以调节。而且在装配调试完成后,加装固定挡块,防止由于螺栓松动引起支重轮偏移。

3.进出料装置

 进出料装置由进料斗、出料斗、主卸料槽、副卸料槽、支架、锁紧架等组成,是搅拌车的重要组成部分,直接影响到进出料的速度和质量。

 进、出料斗通过支架和副车架的后台支撑架相连。出料斗及主卸料槽内加有衬板,衬板采用高强度细晶粒合金钢,其耐磨能力为q345a(原16mn)的2.5~~3倍, 大幅度的提高了耐磨性。

主卸料槽能使混凝土朝所要求的方向卸出,副卸料槽起延长主卸料槽的长度的作用。需副卸料槽接长卸料时,只需将副卸料槽装在主卸料槽上即可,非常方便。

 锁紧架装置在卸料槽不工作时,将主卸料槽锁定。

使用方法:卸料槽不工作时,将其向里一推,便会自动锁定,掀下锁柄,即可将卸料槽拉出。

 卸料槽控制杆起回转支撑卸料槽、及调节卸料槽槽口的上下位移的作用,采用肩扛式伸缩套筒的方式调节主料槽卸料时的倾角,定位准确,联接可靠,操作方便省力。

锁紧杆将转至任意一位置的卸料槽锁定。使用方法:掀下手柄,即可解除锁定。

4.操纵系统

 操作系统由控制器、联动轴、软轴及连杆机构组成,主要控制搅拌筒的转速及旋转方向。搅拌车后部两侧各布置一套控制器,左右控制器可以实现联动,控制器上只有一根操纵杆,接出端分别通过连杆机构连接到变量泵上,通过改变泵上控制柄的角度来调节油泵的流量,实现控制筒体转动的方向和速度,可以左右移动来控制;同时还有接出端通过软轴连到发动机的油门上,在需要加大转速时可上下操纵来控制此操纵杆来实现筒体转速的提高。

5.液压驱动系统

液压系统是由包括减速机、变量柱塞泵和马达等所组成的闭式回路,原理图如下:


系统所使用的液压油牌号为:mobile(美孚)dte26、shell(壳牌)tellus 68液压油,在低温环境应使用mobile(美孚)dte15m。

 减速机加注的润滑油为重载荷车辆齿轮油,牌号gl-5(gb13895-1992) 粘度等级  85w/90(按gb/t14906-1994);在低温环境应使用壳牌施倍力(spirax)asx润滑油。

 为了满足最低的启动温度(最低极限温度)要求,必要时请采用预热系统,当环境温度低于-5℃时,不论采用何种润滑油等级,至少预热10分钟。

 系统具有温度自动保护装置。在工作温度超过65℃时温控开关自动打开,冷却器开始工作,当工作温度低于60℃时,温控开关自动关闭,冷却器则停止工作。

6. 电气系统

搅拌车的电器系统主要是冷却风扇控制部分。

冷却风扇的起停由温度开关自动控制,温度高于65度时风扇启动,低于60度时风扇停止。温度开关位于冷却器上,继电器与保险片在蓄电池旁电源继电器盒内。

7.供水系统

 供水系统由压力水箱、水枪、水管、阀等组成。水箱的容积约为380升,采用气压供水。主要作用是在装完料后冲洗料斗及出料完毕后冲洗拌筒、卸料槽,防止混凝土粘结。在温度低于零摄氏度时,冲洗完毕后,应排尽水箱、水管内的存水,防止冻结。
